[VB.NET]HatchBrush

Introduction

HatchBrush為.NET所提供的Brush類別，提供使用者 54 種系統筆刷樣式。

Constructer

HatchBrush基本上用法跟一般的Brush一樣，多半我們只需了解建構子即可。HatchBrush內建兩個多載建構子，只要傳入HatchStyle、前景色、背景色，HatchBrush筆刷物件即可完成建置。

HatchStyle 列舉型別

指定 HatchBrush 物件可用的不同花紋。

成員名稱	說明	圖示
Horizontal	水平線花紋。
Vertical	垂直線花紋。
ForwardDiagonal	從左上到右下的斜線線條花紋。
BackwardDiagonal	從右上到左下的斜線線條花紋。
Cross	指定交叉的水平和垂直線條。
DiagonalCross	十字形對角線的模式。
Percent05	指定百分之 5 的規劃。前景色彩與背景色彩的比例為 5:100。
Percent10	指定百分之 10 的規劃。前景色彩與背景色彩的比例為 10:100。
Percent20	指定百分之 20 的規劃。前景色彩與背景色彩的比例為 20:100。
Percent25	指定百分之 25 的規劃。前景色彩與背景色彩的比例為 25:100。
Percent30	指定百分之 30 的規劃。前景色彩與背景色彩的比例為 30:100。
Percent40	指定百分之 40 的規劃。前景色彩與背景色彩的比例為 40:100。
Percent50	指定百分之 50 的規劃。前景色彩與背景色彩的比例為 50:100。
Percent60	指定百分之 60 的規劃。前景色彩與背景色彩的比例為 60:100。
Percent70	指定百分之 70 的規劃。前景色彩與背景色彩的比例為 70:100。
Percent75	指定百分之 75 的規劃。前景色彩與背景色彩的比例為 75:100。
Percent80	指定百分之 80 的規劃。前景色彩與背景色彩的比例為 80:100。
Percent90	指定百分之 90 的規劃。前景色彩與背景色彩的比例為 90:100。
LightDownwardDiagonal	指定從頂點到底點往右斜的對角線，其間距比 ForwardDiagonal 接近百分之 50，但是沒有反鋸齒。
LightUpwardDiagonal	指定從頂點到底點往左斜的斜線，間距比 BackwardDiagonal 相互接近百分之 50，但是沒有反鋸齒補償。
DarkDownwardDiagonal	指定從頂點到底點往右斜的斜線，間距比 ForwardDiagonal 相互接近百分之 50，並且寬度為其兩倍。這個規劃花紋沒有反鋸齒補償。
DarkUpwardDiagonal	指定從頂點到底點往左斜的斜線，間距比 BackwardDiagonal 相互接近百分之 50，並且寬度為其兩倍，但是線條沒有反鋸齒補償。
WideDownwardDiagonal	指定從頂點到底點往右斜的斜線，間距與 ForwardDiagonal 規劃樣式相同，並且寬度為其三倍，但是沒有反鋸齒補償。
WideUpwardDiagonal	指定從頂點到底點往左斜的斜線，間距與 BackwardDiagonal 規劃樣式相同，並且寬度為其三倍，但是沒有反鋸齒補償。
LightVertical	指定間距比 Vertical 相互接近百分之 50 的垂直線。
LightHorizontal	指定間距比 Horizontal 相互接近百分之 50 的水平線。
NarrowVertical	指定間距比 Vertical 規劃樣式相互接近百分之 75 (或比 LightVertical 相互接近百分之 25) 的垂直線。
NarrowHorizontal	指定間距比 Horizontal 規劃樣式相互接近百分之 75 (或比 LightHorizontal 相互接近百分之 25) 的水平線。
DarkVertical	指定間距比 Vertical 相互接近百分之 50 並且寬度為其兩倍的垂直線。
DarkHorizontal	指定水平線，其間距比 Horizontal 接近百分之 50，且寬度為 Horizontal 的兩倍。
DashedDownwardDiagonal	指定從頂點到底點向右斜的短折斜線。
DashedUpwardDiagonal	指定從頂點到底點向左斜的短折斜線。
DashedHorizontal	指定短折水平線。
DashedVertical	指定短折垂直線。
SmallConfetti	指定具有五彩碎紙外觀的規劃。
LargeConfetti	指定具有五彩碎紙外觀並且由比 SmallConfetti 更大的碎紙組成的規劃。
ZigZag	指定由 Z 字形組成的水平線。
Wave	指定由波狀符號 (~) 組成的水平線。
DiagonalBrick	指定具有從頂點到底點向左斜的層次磚形外觀之規劃。
HorizontalBrick	指定具有水平層次磚形外觀的規劃。
Weave	指定具有編織材質外觀的規劃。
Plaid	指定具有格子圖案材質外觀的規劃。
Divot	指定具有草皮外觀的規劃。
DottedGrid	指定交叉的水平虛線和垂直虛線。
DottedDiamond	指定交叉的正斜虛線和反斜虛線。
Shingle	指定規劃之圖樣，其外觀為從頂點到底點向右斜的對角層次木瓦。
Trellis	指定具有格子外觀的規劃。
Sphere	指定具有相鄰置放的球體外觀之規劃。
SmallGrid	指定間距比 Cross 規劃樣式相互接近百分之 50 的交叉水平線和垂直線。
SmallCheckerBoard	指定具有棋盤外觀的規劃。
LargeCheckerBoard	指定具有方格大小為 SmallCheckerBoard 兩倍的棋盤外觀之規劃。
OutlinedDiamond	指定交叉但是沒有反鋸齒補償的正斜線和反斜線。
SolidDiamond	指定具有斜對置放的棋盤外觀之規劃。
LargeGrid	指定 Cross 規劃樣式。
Min	指定 Horizontal 規劃樣式。
Max	指定 SolidDiamond 規劃樣式。

程式範例

VB.NET

Imports System.Drawing.Drawing2D

Public Class Form1

    Private Sub Form1_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles MyBase.Load
        FlowLayoutPanel1.Controls.Clear()
        For Each styleIdx As Integer In [Enum].GetValues(GetType(HatchStyle))
            Dim style As HatchStyle = CType(styleIdx, HatchStyle)
            Dim brush As New HatchBrush(style, Color.Green, Color.Black)
            Dim p As New PictureBox
            Dim bmp As New Bitmap(50, 50)
            Dim g As Graphics
            g = Graphics.FromImage(bmp)
            g.FillEllipse(brush, 0, 0, bmp.Width, bmp.Height)
            p.Image = bmp
            p.SizeMode = PictureBoxSizeMode.AutoSize
            ToolTip1.SetToolTip(p, style.ToString)
            FlowLayoutPanel1.Controls.Add(p)
        Next
    End Sub
End Class

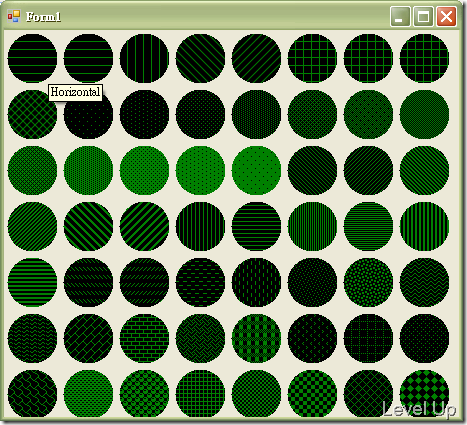

執行結果
